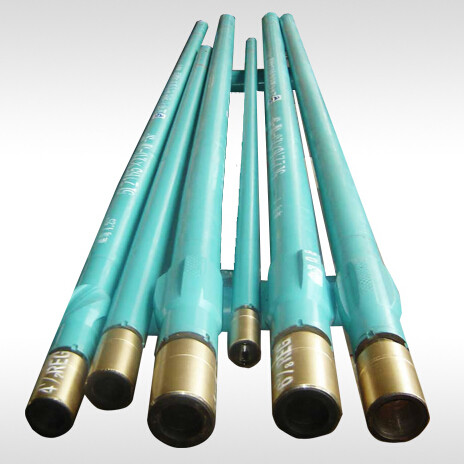

Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless

  • High Manganese Steel HDD Mud Motor Directional Drilling Trenchless
Plaats van herkomst CHINA
Merknaam OHANG TECH
Modelnummer 43340mm
Min. bestelaantal 1
Verpakking Details Overzeese Vrachtverpakking
Levertijd 30-50 dagen
Betalingscondities T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam HDD-hulpmiddel Materiaal staal
Eigenschap Regelbare kromming Voor Trenchless/geen-graaft techniek/de horizontale richtingboring van HDD
Hoog licht

Hoge de Moddermotor van het Mangaanstaal HDD

,

Moddermotor het Richting Boren Trenchless

,

HDD-de Richtingboring van de Moddermotor
Laat een bericht achter
Productomschrijving

HDD-Hulpmiddel



O.D.: 43340mm



Downhole de motor is een soort downhole dynamisch boringshulpmiddel op de macht van boringsmodder. De modderstroom van de afzet van modderpomp vloeit door een omleidingsklep in de motor. Deze stroom veroorzaakt drukverlies bij zowel inham als afzet van de pomp, om de rotor te duwen in het roteren, en de torsie en de snelheid op het beetje over te brengen. Het downhole motorbezit hangt hoofdzakelijk van zijn bezitsparameters af.
VOORDELEN VAN DOWNHOLE MOTOR
Verhoogd tarief van penetratie.
De betere controle van de gatenafwijking.
Vermindering van de mislukkingstarief van het boorkoord.
Vermindering van slijtage en scheur van de wartel, de Hoed, en de roterende aandrijving.
De vermindering van brandstofkosten, sinds vergeleken bij roterende boring, wordt minder energie vereist om een downhole motor aan te drijven.
1. Materiaal: Hoog mangaanstaal
2. Norm: API
3. Eigenschappen: Grote torsie, de hoge efficiënte, brede waaier van het stroomtarief, lopende stabiele en lange gebruikende tijd.
4. Specificaties: Pasvorm voor 3 1/2“--17 1/2“ goed gat, met inbegrip van recht lichaam, enige neiging en

dubbel-neigingsbouw.



ModelSize Kwabben Stadia Buis OD Stroomtarief
Waaier		 Snelheid
Waaier		 Omwenteling NBR-stator HARDE NBR-Stator Gatengrootte
Waaier		 Draad
Verbindingen
Verrichting
Torsie		 Verrichting
Drukverschil		 Maximum
Torsie		 Maximum
Drukverschil		 Maximum
Macht		 Verrichting
Torsie		 Verrichting
Drukverschil		 Maximum
Torsie		 Maximum
Drukverschil		 Maximum
Macht
duim mm in (mm) gpm (lpm) t/min omwenteling/gal (omwenteling/liter) ft-lb (NM) psi (kPa) ft-lb (NM) psi (kPa) HP (kW) ft-lb (NM) psi (kPa) ft-lb (NM) psi (kPa) HP (kW) in Doos-op Doos-versla
1-11/16 43 3:4 3.4 1.693(43) 3-8 (12-30) 94-234 29.59 (7,816) 41(55) 509(3512) 61(83) 764(5268) 1(1) 49(66) 764(5268) 73(99) 1146(7902) 3(2) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 4:5 3.4 1.693(43) 3-8 (12-30) 77-193 24.39 (6,442) 49(67) 509(3512) 74(101) 764(5268) 1(1) 59(80) 764(5268) 89(120) 1146(7902) 3(2) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 4:5 4.0 1.693(43) 3-8 (12-30) 93-232 29.26 (7,73) 49(66) 599(4132) 73(99) 899(6198) 3(2) 58(79) 899(6198) 88(119) 1348(9297) 3(2) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 4:5 4.1 1.693(43) 14-26 (52-100) 251-483 18.29 (4,831) 80(108) 614(4235) 119(162) 921(6353) 7(5) 96(130) 921(6353) 144(195) 1382(9530) 9(7) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 4:5 5.5 1.693(43) 14-26 (52-100) 335-644 24.39 (6,442) 80(109) 824(5682) 121(164) 1236(8523) 9(7) 97(131) 1236(8523) 145(197) 1854(12785) 12(9) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 5:6 4.0 1.693(43) 21-40 (80-150) 307-576 14.52 (3,837) 98(133) 599(4132) 148(200) 899(6198) 11(8) 118(160) 899(6198) 177(240) 1348(9297) 13(10) 1-7/8 - 3 M27×2 M27×2
1-11/16 43 5:6 5.6 1.693(43) 21-40 (80-150) 291-545 13.75 (3,632) 145(196) 839(5785) 217(294) 1259(8678) 15(11) 173(235) 1259(8678) 260(353) 1888(13017) 17(13) 1-7/8 - 3 M27×2 M27×2
2-1/8 54 4:5 4.8 2.126(54) 29-66 (110-250) 294-668 10.11 (2,672) 169(229) 719(4958) 254(344) 1079(7437) 21(16) 203(275) 1079(7437) 305(413) 1618(11156) 25(19) 2-3/8 - 3-1/2 M33×2 M33×2
2-1/8 54 4:5 4.8 2.126(54) 29-66 (110-250) 305-693 10.49 (2,77) 163(221) 719(4958) 245(332) 1079(7437) 21(16) 195(265) 1079(7437) 294(398) 1618(11156) 25(19) 2-3/8 - 3-1/2 M33×2 M33×2
2-1/8 54 5:6 3.5 2.126(54) 29-66 (110-250) 226-513 7.77 (2,053) 160(217) 524(3616) 240(326) 787(5424) 16(12) 192(260) 787(5424) 288(390) 1180(8136) 19(14) 2-3/8 - 3-1/2 M33×2 M33×2
2-1/8 54 5:6 3.5 2.126(54) 29-66 (110-250) 234-532 8.06 (2,129) 155(210) 524(3616) 232(315) 787(5424) 16(12) 186(252) 787(5424) 279(378) 1180(8136) 19(14) 2-3/8 - 3-1/2 M33×2 M33×2
2-3/8 60 5:6 5.0 2.362(60) 29-66 (110-250) 239-543 8.22 (2,171) 217(294) 749(5165) 325(441) 1124(7748) 23(17) 260(353) 1124(7748) 391(530) 1686(11622) 27(20) 2-7/8 - 3-9/16 11/2 TBG 11/2 TBG
2-1/2 65 4:5 3.6 2.559(65) 29-66 (110-250) 205-466 7.06 (1,865) 181(246) 539(3719) 272(369) 809(5579) 16(12) 218(295) 809(5579) 327(443) 1214(8369) 19(14) 2-7/8 - 3-9/16 11/2 TBG 11/2 TBG
2-7/8 73 4:5 3.2 2.874(73) 29-90 (110-340) 136-419 4.66 (1,232) 244(331) 480(3306) 367(497) 719(4959) 20(15) 293(397) 719(4959) 440(596) 1079(7439) 23(17) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 4:5 3.5 2.874(73) 29-90 (110-340) 129-398 4.43 (1,171) 281(381) 524(3616) 422(572) 787(5424) 21(16) 337(457) 787(5424) 506(686) 1180(8136) 25(19) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 4:5 3.9 2.874(73) 29-90 (110-340) 144-444 4.94 (1,306) 281(381) 584(4029) 422(572) 877(6044) 24(18) 337(457) 877(6044) 506(686) 1315(9066) 28(21) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 4:5 4.1 2.874(73) 29-90 (110-340) 147-453 5.05 (1,333) 289(392) 614(4235) 434(588) 921(6353) 25(19) 347(470) 921(6353) 520(705) 1382(9530) 30(22) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 4:5 4.3 2.874(73) 29-90 (110-340) 136-419 4.66 (1,232) 328(445) 644(4442) 493(668) 966(6663) 27(20) 394(534) 966(6663) 591(801) 1450(9995) 31(23) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 5:6 2.9 2.874(73) 29-90 (110-340) 78-242 2.7 (0,712) 383(519) 435(2996) 575(779) 652(4494) 17(13) 460(623) 652(4494) 690(935) 978(6741) 21(16) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 5:6 4.1 2.874(73) 29-90 (110-340) 126-388 4.32 (1,141) 338(458) 614(4235) 507(687) 921(6353) 25(19) 406(550) 921(6353) 609(825) 1382(9530) 30(22) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 5:6 2.6 2.874(73) 61-119 (230-450) 90-176 1.48 (0,391) 625(847) 390(2686) 937(1271) 584(4029) 21(16) 749(1016) 584(4029) 1124(1524) 877(6044) 25(19) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 5:6 2.6 2.874(73) 61-119 (230-450) 78-153 1.29 (0,341) 717(972) 390(2686) 1075(1458) 584(4029) 21(16) 860(1166) 584(4029) 1290(1749) 877(6044) 25(19) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 5:6 5.0 2.874(73) 90-169 (340-640) 254-478 2.83 (0,747) 629(853) 749(5165) 944(1280) 1124(7748) 58(43) 755(1024) 1124(7748) 1133(1536) 1686(11622) 68(51) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 6:7 3.1 2.874(73) 61-119 (230-450) 151-295 2.48 (0,656) 444(602) 464(3202) 666(903) 697(4803) 25(19) 533(722) 697(4803) 799(1083) 1045(7205) 30(22) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 7:8 2.9 2.874(73) 61-119 (230-450) 141-275 2.31 (0,611) 446(605) 435(2996) 670(908) 652(4494) 23(17) 535(726) 652(4494) 803(1089) 978(6741) 28(21) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 7:8 3.1 2.874(73) 61-119 (230-450) 176-344 2.9 (0,765) 381(516) 464(3202) 571(774) 697(4803) 25(19) 457(619) 697(4803) 685(929) 1045(7205) 30(22) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 7:8 3.1 2.874(73) 61-119 (230-450) 142-278 2.34 (0,618) 471(639) 464(3202) 707(959) 697(4803) 25(19) 566(767) 697(4803) 849(1151) 1045(7205) 30(22) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 7:8 4.4 2.874(73) 61-119 (230-450) 244-477 4.02 (1,061) 389(528) 659(4545) 584(792) 989(6818) 35(26) 468(634) 989(6818) 701(951) 1483(10227) 43(32) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
2-7/8 73 7:8 4.4 2.874(73) 61-119 (230-450) 252-494 4.15 (1,097) 377(511) 659(4545) 566(767) 989(6818) 35(26) 452(613) 989(6818) 679(920) 1483(10227) 43(32) 3-1/8 - 4-3/8 11/2 TBG 11/2 TBG
3-1/8 80 5:6 3.0 3.15(80) 79-140 (300-530) 191-337 2.4 (0,635) 444(602) 449(3099) 666(903) 674(4649) 28(21) 533(722) 674(4649) 799(1083) 1012(6974) 34(25) 3-3/4 - 4-3/4 23/8 REG. 23/8 REG.
3-1/8 80 7:8 6.3 3.15(80) 79-140 (300-530) 151-266 1.9 (0,502) 1180(1600) 944(6508) 1770(2400) 1416(9762) 60(45) 1416(1920) 1416(9762) 2124(2880) 2124(14643) 71(53) 3-3/4 - 4-3/4 23/8 REG. 23/8 REG.
3-1/2 89 5:6 6.7 3.504(89) 29-111 (110-420) 53-202 1.82 (0,482) 1306(1771) 1004(6921) 1960(2657) 1506(10382) 50(37) 1567(2125) 1506(10382) 2351(3188) 2259(15573) 60(45) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-1/2 89 7:8 3.9 3.504(89) 95-143 (360-540) 126-189 1.32 (0,35) 1046(1418) 584(4029) 1569(2127) 877(6044) 38(28) 1255(1702) 877(6044) 1883(2553) 1315(9066) 46(34) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-1/2 89 7:8 4.2 3.504(89) 79-161 (300-610) 79-160 1 (0,263) 1502(2037) 629(4339) 2254(3056) 944(6509) 46(34) 1803(2444) 944(6509) 2704(3666) 1416(9764) 55(41) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-1/2 89 7:8 4.6 3.504(89) 53-74 (200-280) 145-204 2.75 (0,727) 595(806) 689(4752) 892(1209) 1034(7128) 23(17) 713(967) 1034(7128) 1070(1451) 1551(10692) 28(21) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-1/2 89 7:8 5.7 3.504(89) 53-74 (200-280) 130-182 2.46 (0,649) 826(1120) 854(5888) 1239(1680) 1281(8832) 28(21) 991(1344) 1281(8832) 1487(2016) 1921(13248) 35(26) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-1/2 89 7:8 6.5 3.504(89) 53-74 (200-280) 166-232 3.14 (0,83) 736(998) 974(6715) 1104(1497) 1461(10073) 32(24) 884(1198) 1461(10073) 1325(1797) 2192(15110) 39(29) 4-1/2 - 5-7/8 23/8 REG. 23/8 REG.
3-3/4 95 2:3 10.1 3.74(95) 79-161 (300-610) 745-1515 9.4 (2,483) 383(519) 1513(10433) 575(779) 2270(15650) 110(82) 460(623) 2270(15650) 690(935) 3405(23475) 133(99) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 4:5 5.7 3.74(95) 79-161 (300-610) 188-383 2.38 (0,628) 853(1156) 854(5888) 1279(1734) 1281(8832) 62(46) 1023(1387) 1281(8832) 1535(2081) 1921(13248) 75(56) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 5:6 3.1 3.74(95) 79-161 (300-610) 123-251 1.56 (0,411) 709(961) 464(3202) 1064(1442) 697(4803) 34(25) 850(1153) 697(4803) 1276(1730) 1045(7205) 40(30) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 5:6 4.3 3.74(95) 79-161 (300-610) 123-251 1.56 (0,411) 983(1333) 644(4442) 1475(2000) 966(6663) 47(35) 1180(1600) 966(6663) 1770(2400) 1450(9995) 56(42) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 5:6 6.6 3.74(95) 79-161 (300-610) 123-251 1.56 (0,411) 1509(2046) 989(6818) 2264(3069) 1483(10227) 72(54) 1811(2455) 1483(10227) 2717(3683) 2225(15341) 87(65) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 7:8 3.1 3.74(95) 79-161 (300-610) 104-211 1.31 (0,346) 841(1140) 464(3202) 1261(1710) 697(4803) 34(25) 1009(1368) 697(4803) 1514(2052) 1045(7205) 40(30) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 7:8 4.3 3.74(95) 79-161 (300-610) 104-211 1.31 (0,346) 1166(1581) 644(4442) 1750(2372) 966(6663) 47(35) 1399(1897) 966(6663) 2099(2846) 1450(9995) 56(42) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
3-3/4 95 7:8 4.3 3.74(95) 79-161 (300-610) 107-218 1.36 (0,358) 1128(1529) 644(4442) 1692(2294) 966(6663) 47(35) 1353(1835) 966(6663) 2031(2753) 1450(9995) 56(42) 4-5/8 - 5-7/8 27/8 REG. 27/8 REG.
41/32 102 5:6 3.2 4.016(102) 79-161 (300-610) 146-296 1.84 (0,486) 618(838) 480(3306) 927(1257) 719(4959) 35(26) 742(1006) 719(4959) 1113(1509) 1079(7439) 42(31) 4-3/4 - 5-7/8 27/8 REG. 27/8 REG.
4-1/8 106 7:8 5.9 4.173(106) 79-190 (300-720) 96-230 1.21 (0,32) 1730(2345) 884(6095) 2595(3518) 1326(9143) 75(56) 2076(2814) 1326(9143) 3113(4221) 1989(13715) 91(68) 4-3/4 - 5-7/8 27/8 REG. 27/8 REG.
4-3/4 120 4:5 4.7 4.724(120) 100-251 (380-950) 96-239 0,95 (0,252) 1752(2375) 704(4855) 2628(3563) 1056(7283) 79(59) 2102(2850) 1056(7283) 3153(4275) 1585(10925) 95(71) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 4:5 5.5 4.724(120) 100-251 (380-950) 149-373 1.49 (0,393) 1314(1782) 824(5682) 1972(2673) 1236(8523) 94(70) 1577(2138) 1236(8523) 2365(3207) 1854(12785) 113(84) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 5:6 4.2 4.724(120) 100-251 (380-950) 81-202 0,81 (0,213) 1851(2510) 629(4339) 2777(3765) 944(6509) 71(53) 2222(3012) 944(6509) 3332(4518) 1416(9764) 86(64) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 5:6 4.2 4.724(120) 100-251 (380-950) 72-181 0,72 (0,19) 2600(3525) 944(6508) 3900(5288) 1416(9762) 90(67) 3900(5288) 1416(9762) 5851(7932) 2124(14643) 134(100) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 5:6 5.2 4.724(120) 100-251 (380-950) 81-202 0,81 (0,213) 2292(3107) 779(5372) 3438(4661) 1169(8058) 89(66) 2750(3728) 1169(8058) 4125(5592) 1753(12087) 106(79) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 5:6 5.5 4.724(120) 100-251 (380-950) 94-236 0,94 (0,248) 2081(2821) 824(5682) 3122(4232) 1236(8523) 94(70) 2497(3385) 1236(8523) 3746(5078) 1854(12785) 113(84) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 7:8 3.8 4.724(120) 151-349 (570-1320) 77-178 0,51 (0,135) 2641(3581) 569(3925) 3962(5372) 854(5888) 90(67) 3169(4297) 854(5888) 4755(6446) 1281(8832) 107(80) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 7:8 3.8 4.724(120) 151-349 (570-1320) 77-178 0,51 (0,135) 3301(4476) 854(5888) 4952(6714) 1281(8832) 111(83) 3962(5371) 1281(8832) 5943(8057) 1921(13248) 134(100) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 7:8 4.0 4.724(120) 151-349 (570-1320) 97-226 0,65 (0,171) 2196(2977) 599(4132) 3294(4466) 899(6198) 94(70) 2635(3572) 899(6198) 3952(5358) 1348(9297) 114(85) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 7:8 4.3 4.724(120) 151-349 (570-1320) 63-145 0,42 (0,11) 3688(5000) 644(4442) 5532(7500) 966(6663) 102(76) 4426(6000) 966(6663) 6638(9000) 1450(9995) 122(91) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
4-3/4 120 7:8 6.3 4.724(120) 151-349 (570-1320) 91-210 0,6 (0,159) 3726(5051) 944(6508) 5589(7577) 1416(9762) 149(111) 4471(6061) 1416(9762) 6706(9092) 2124(14643) 178(133) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 2:3 6.9 5(127) 100-251 (380-950) 162-406 1.62 (0,427) 1519(2059) 1034(7128) 2278(3089) 1551(10692) 118(88) 1823(2471) 1551(10692) 2734(3707) 2326(16038) 141(105) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 2:3 11.4 5(127) 100-251 (380-950) 382-955 3.8 (1,005) 1066(1445) 1708(11776) 1599(2168) 2562(17664) 194(145) 1279(1734) 2562(17664) 1918(2601) 3843(26496) 232(173) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 2:3 11.4 5(127) 100-251 (380-950) 325-813 3.24 (0,856) 1251(1696) 1708(11776) 1876(2544) 2562(17664) 193(144) 1501(2035) 2562(17664) 2252(3053) 3843(26496) 232(173) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 3:4 3.8 5(127) 100-251 (380-950) 111-276 1.1 (0,291) 1228(1665) 569(3925) 1843(2498) 854(5888) 64(48) 1474(1998) 854(5888) 2211(2997) 1281(8832) 78(58) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 7:8 2.7 5(127) 151-349 (570-1320) 64-149 0,43 (0,113) 2236(3031) 405(2789) 3354(4547) 607(4184) 63(47) 2683(3637) 607(4184) 4024(5456) 910(6276) 76(57) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 7:8 2.8 5(127) 151-349 (570-1320) 56-131 0,37 (0,099) 2658(3604) 419(2892) 3987(5406) 629(4338) 66(49) 3190(4325) 629(4338) 4786(6488) 944(6507) 79(59) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 7:8 3.3 5(127) 151-349 (570-1320) 64-149 0,43 (0,113) 2732(3704) 494(3409) 4098(5556) 742(5114) 78(58) 3279(4445) 742(5114) 4918(6668) 1113(7671) 93(69) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5 127 7:8 3.5 5(127) 151-349 (570-1320) 56-131 0,37 (0,099) 3323(4505) 524(3616) 4985(6758) 787(5424) 83(62) 3987(5406) 787(5424) 5981(8109) 1180(8136) 99(74) 5-7/8 - 7-7/8 31/2 REG. 31/2 REG.
5-3/8 135 5:6 4.5 5.315(135) 211-423 (800-1600) 123-246 0,58 (0,154) 2749(3727) 674(4649) 4124(5591) 1012(6974) 129(96) 3299(4472) 1012(6974) 4948(6708) 1517(10461) 154(115) 6-3/4 - 8-3/4 41/2 REG. 41/2 REG.
5-3/8 135 7:8 2.9 5.315(135) 211-423 (800-1600) 72-144 0,34 (0,09) 3015(4088) 435(2996) 4523(6132) 652(4494) 83(62) 3619(4906) 652(4494) 5428(7359) 978(6741) 99(74) 6-3/4 - 8-3/4 41/2 REG. 41/2 REG.
5-1/2 140 5:6 5.5 5.512(140) 317-396 (1200-1500) 152-191 0,48 (0,127) 4083(5535) 824(5682) 6124(8303) 1236(8523) 149(111) 4899(6642) 1236(8523) 7349(9963) 1854(12785) 178(133) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
5-1/2 140 7:8 3.8 5.512(140) 317-396 (1200-1500) 146-183 0,46 (0,122) 2936(3981) 569(3925) 4405(5972) 854(5888) 102(76) 3524(4777) 854(5888) 5286(7166) 1281(8832) 123(92) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
5-1/2 140 7:8 4.6 5.512(140) 317-396 (1200-1500) 100-125 0,31 (0,083) 5195(7043) 689(4752) 7793(10565) 1034(7128) 123(92) 6234(8452) 1034(7128) 9351(12678) 1551(10692) 149(111) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
5-1/2 140 7:8 5.6 5.512(140) 317-396 (1200-1500) 120-150 0,38 (0,1) 5270(7145) 839(5785) 7906(10718) 1259(8678) 150(112) 6324(8574) 1259(8678) 9486(12861) 1888(13017) 181(135) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
6-1/2 165 1:2 1.1 6.496(165) 301-600 (1140-2270) 295-588 0,98 (0,259) 398(540) 165(1136) 597(810) 247(1704) 44(33) 478(648) 247(1704) 717(972) 371(2556) 54(40) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 5:6 5.1 6.496(165) 301-600 (1140-2270) 132-263 0,44 (0,116) 4124(5591) 764(5268) 6186(8387) 1146(7902) 207(154) 4949(6709) 1146(7902) 7423(10064) 1719(11853) 248(185) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 3.2 6.496(165) 301-600 (1140-2270) 49-98 0,16 (0,043) 6921(9383) 480(3306) 10382(14075) 719(4959) 129(96) 8305(11260) 719(4959) 12458(16890) 1079(7439) 156(116) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 4.7 6.496(165) 301-600 (1140-2270) 73-145 0,24 (0,064) 6861(9302) 704(4855) 10292(13953) 1056(7283) 189(141) 8233(11162) 1056(7283) 12350(16743) 1585(10925) 227(169) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 4.7 6.496(165) 301-600 (1140-2270) 79-157 0,26 (0,069) 6362(8625) 704(4855) 9543(12938) 1056(7283) 190(142) 7634(10350) 1056(7283) 11451(15525) 1585(10925) 228(170) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 4.7 6.772(172) 301-600 (1140-2270) 95-188 0,31 (0,083) 6627(8985) 1056(7283) 9941(13478) 1585(10925) 237(177) 7953(10782) 1585(10925) 11929(16173) 2377(16388) 284(212) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 5.6 6.496(165) 301-600 (1140-2270) 88-175 0,29 (0,077) 6812(9236) 839(5785) 10219(13854) 1259(8678) 227(169) 8175(11083) 1259(8678) 12263(16625) 1888(13017) 272(203) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-1/2 165 7:8 5.6 6.496(165) 301-600 (1140-2270) 95-188 0,31 (0,083) 6317(8564) 839(5785) 9475(12846) 1259(8678) 227(169) 7580(10277) 1259(8678) 11371(15416) 1888(13017) 271(202) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 2:3 9.4 6.772(172) 301-600 (1140-2270) 380-756 1.26 (0,333) 2651(3594) 1408(9710) 3976(5391) 2113(14565) 382(285) 3181(4313) 2113(14565) 4772(6470) 3169(21848) 457(341) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 2:3 11.7 6.772(172) 301-600 (1140-2270) 589-1174 1.96 (0,517) 2127(2884) 1753(12086) 3191(4326) 2629(18129) 476(355) 2553(3461) 2629(18129) 3830(5192) 3944(27194) 571(426) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 4:5 6.7 6.772(172) 301-600 (1140-2270) 138-275 0,46 (0,121) 5208(7061) 1004(6921) 7813(10592) 1506(10382) 272(203) 6250(8473) 1506(10382) 9375(12710) 2259(15573) 327(244) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 4:5 10.3 6.772(172) 301-600 (1140-2270) 182-363 0,61 (0,16) 6039(8188) 1543(10640) 9059(12282) 2315(15960) 417(311) 7248(9826) 2315(15960) 10871(14739) 3472(23940) 502(374) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 5:6 5.6 6.772(172) 301-600 (1140-2270) 104-207 0,34 (0,091) 7204(9767) 1259(8677) 10807(14651) 1888(13016) 284(212) 8645(11720) 1888(13016) 12967(17580) 2832(19524) 341(254) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 5:6 6.2 6.772(172) 301-600 (1140-2270) 112-222 0,37 (0,098) 5964(8086) 929(6405) 8946(12129) 1394(9608) 252(188) 7157(9703) 1394(9608) 10736(14555) 2090(14412) 303(226) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 5:6 6.2 6.772(172) 301-600 (1140-2270) 114-227 0,38 (0,1) 7285(9877) 1393(9607) 10928(14816) 2090(14411) 315(235) 8742(11852) 2090(14411) 13113(17778) 3135(21617) 378(282) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 5:6 6.4 6.772(172) 301-600 (1140-2270) 121-241 0,4 (0,106) 5649(7659) 959(6611) 8474(11489) 1438(9917) 259(193) 6779(9191) 1438(9917) 10169(13787) 2158(14876) 311(232) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 5:6 7.1 6.772(172) 301-600 (1140-2270) 112-222 0,37 (0,098) 6830(9260) 1064(7334) 10245(13890) 1596(11001) 288(215) 8196(11112) 1596(11001) 12294(16668) 2393(16502) 346(258) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 3.0 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 4833(6553) 674(4649) 7251(9830) 1012(6974) 153(114) 5800(7864) 1012(6974) 8701(11796) 1517(10461) 184(137) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 3.2 6.772(172) 301-600 (1140-2270) 42-84 0,14 (0,037) 8082(10957) 480(3306) 12123(16436) 719(4959) 129(96) 9698(13148) 719(4959) 14547(19722) 1079(7439) 156(116) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.0 6.772(172) 301-600 (1140-2270) 79-157 0,26 (0,069) 5415(7341) 599(4132) 8122(11012) 899(6198) 162(121) 6498(8809) 899(6198) 9747(13214) 1348(9297) 194(145) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.0 6.772(172) 301-600 (1140-2270) 65-129 0,22 (0,057) 8205(11124) 899(6198) 12308(16686) 1348(9297) 201(150) 9846(13349) 1348(9297) 14770(20024) 2023(13946) 241(180) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.0 6.772(172) 301-600 (1140-2270) 57-114 0,19 (0,05) 9472(12841) 899(6198) 14208(19262) 1348(9297) 205(153) 11366(15409) 1348(9297) 17049(23114) 2023(13946) 247(184) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.3 6.772(172) 301-600 (1140-2270) 73-145 0,24 (0,064) 6278(8511) 644(4442) 9417(12767) 966(6663) 173(129) 7533(10213) 966(6663) 11300(15320) 1450(9995) 208(155) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.3 6.772(172) 301-600 (1140-2270) 79-157 0,26 (0,069) 7276(9864) 966(6663) 10914(14796) 1450(9995) 217(162) 8731(11837) 1450(9995) 13097(17756) 2175(14993) 261(195) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.7 6.772(172) 301-600 (1140-2270) 73-145 0,24 (0,064) 6861(9302) 704(4855) 10292(13953) 1056(7283) 189(141) 8233(11162) 1056(7283) 12350(16743) 1585(10925) 227(169) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.7 6.772(172) 301-600 (1140-2270) 95-188 0,31 (0,083) 5302(7188) 704(4855) 7953(10782) 1056(7283) 190(142) 6363(8626) 1056(7283) 9544(12939) 1585(10925) 228(170) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.7 6.772(172) 301-600 (1140-2270) 95-188 0,31 (0,083) 6627(8985) 1056(7283) 9941(13478) 1585(10925) 237(177) 7953(10782) 1585(10925) 11929(16173) 2377(16388) 284(212) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 4.9 6.772(172) 301-600 (1140-2270) 65-129 0,22 (0,057) 8044(10905) 734(5062) 12066(16358) 1101(7593) 197(147) 9652(13086) 1101(7593) 14478(19629) 1652(11390) 237(177) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.0 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 6405(8684) 749(5165) 9608(13026) 1124(7748) 202(151) 7687(10421) 1124(7748) 11530(15632) 1686(11622) 243(181) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.0 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 8007(10855) 1124(7748) 12010(16283) 1686(11622) 253(189) 9608(13026) 1686(11622) 14412(19539) 2528(17433) 303(226) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.0 6.772(172) 301-600 (1140-2270) 74-148 0,25 (0,065) 9021(12230) 1124(7748) 13531(18345) 1686(11622) 255(190) 10825(14676) 1686(11622) 16238(22014) 2528(17433) 304(227) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.1 6.772(172) 301-600 (1140-2270) 88-175 0,29 (0,077) 6204(8411) 764(5268) 9306(12617) 1146(7902) 207(154) 7445(10093) 1146(7902) 11167(15140) 1719(11853) 248(185) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.1 6.772(172) 301-600 (1140-2270) 95-188 0,31 (0,083) 7191(9749) 1146(7902) 10787(14624) 1719(11853) 257(192) 8629(11699) 1719(11853) 12944(17549) 2579(17780) 308(230) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.1 6.772(172) 301-600 (1140-2270) 71-141 0,23 (0,062) 7717(10462) 764(5268) 11575(15693) 1146(7902) 207(154) 9260(12554) 1146(7902) 13890(18831) 1719(11853) 248(185) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.5 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 7046(9552) 824(5682) 10568(14328) 1236(8523) 223(166) 8454(11462) 1236(8523) 12682(17193) 1854(12785) 267(199) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.5 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 7046(9552) 824(5682) 10568(14328) 1236(8523) 223(166) 8454(11462) 1236(8523) 12682(17193) 1854(12785) 267(199) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 5.6 6.772(172) 301-600 (1140-2270) 88-175 0,29 (0,077) 6812(9236) 839(5785) 10219(13854) 1259(8678) 227(169) 8175(11083) 1259(8678) 12263(16625) 1888(13017) 272(203) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 6.3 6.772(172) 301-600 (1140-2270) 83-166 0,28 (0,073) 8071(10942) 944(6508) 12106(16413) 1416(9762) 255(190) 9685(13130) 1416(9762) 14527(19695) 2124(14643) 306(228) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 7:8 6.4 6.772(172) 301-600 (1140-2270) 88-175 0,29 (0,077) 7786(10556) 959(6611) 11679(15834) 1438(9917) 259(193) 9343(12667) 1438(9917) 14015(19001) 2158(14876) 311(232) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
6-3/4 172 9:10 8.3 6.772(172) 301-600 (1140-2270) 79-157 0,26 (0,069) 11296(15315) 1244(8574) 16945(22973) 1865(12861) 338(252) 13556(18378) 1865(12861) 20333(27567) 2798(19292) 405(302) 8-3/8 - 9-7/8 41/2 REG. 41/2 REG.
7-1/4 185 5:6 5.6 7.283(185) 301-600 (1140-2270) 90-179 0,3 (0,079) 6697(9079) 839(5785) 10045(13619) 1259(8678) 228(170) 8036(10895) 1259(8678) 12055(16343) 1888(13017) 274(204) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-1/4 185 6:7 3.8 7.283(185) 301-600 (1140-2270) 79-157 0,26 (0,069) 5182(7026) 569(3925) 7774(10539) 854(5888) 156(116) 6219(8431) 854(5888) 9328(12647) 1281(8832) 186(139) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-1/4 185 6:7 4.8 7.283(185) 301-600 (1140-2270) 60-120 0,2 (0,053) 8502(11526) 719(4958) 12752(17289) 1079(7437) 194(145) 10202(13831) 1079(7437) 15303(20747) 1618(11156) 233(174) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-1/4 185 7:8 3.2 7.283(185) 301-600 (1140-2270) 42-84 0,14 (0,037) 8082(10957) 480(3306) 12123(16436) 719(4959) 129(96) 9698(13148) 719(4959) 14547(19722) 1079(7439) 156(116) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-1/4 185 7:8 5.6 7.283(185) 301-600 (1140-2270) 74-148 0,25 (0,065) 8142(11038) 839(5785) 12212(16557) 1259(8678) 229(171) 9770(13246) 1259(8678) 14655(19869) 1888(13017) 275(205) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-1/4 185 7:8 4.9 7.283(185) 301-600 (1140-2270) 65-129 0,22 (0,057) 8044(10905) 734(5062) 12066(16358) 1101(7593) 197(147) 9652(13086) 1101(7593) 14478(19629) 1652(11390) 237(177) 8-3/4 - 9-7/8 51/2 REG. 65/8 REG.
7-3/4 197 2:3 6.9 7.756(197) 399-901 (1510-3410) 432-975 1.08 (0,286) 2267(3073) 1034(7128) 3400(4610) 1551(10692) 421(314) 2720(3688) 1551(10692) 4080(5532) 2326(16038) 506(377) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
7-3/4 197 5:6 5.6 7.756(197) 399-901 (1510-3410) 107-242 0,27 (0,071) 7442(10089) 839(5785) 11163(15134) 1259(8678) 343(256) 8930(12107) 1259(8678) 13396(18161) 1888(13017) 412(307) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
7-3/4 197 6:7 4.8 7.756(197) 399-901 (1510-3410) 72-164 0,18 (0,048) 9359(12689) 719(4958) 14039(19034) 1079(7437) 292(218) 11231(15227) 1079(7437) 16848(22841) 1618(11156) 351(262) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
7-3/4 197 6:7 4.8 7.756(197) 634-793 (2400-3000) 115-144 0,18 (0,048) 11699(15861) 1079(7438) 17549(23792) 1618(11157) 320(239) 14039(19033) 1618(11157) 21058(28550) 2427(16736) 385(287) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 4:5 5.6 7.992(203) 399-901 (1510-3410) 106-239 0,26 (0,07) 7470(10127) 839(5785) 11205(15191) 1259(8678) 339(253) 8963(12152) 1259(8678) 13445(18228) 1888(13017) 408(304) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 4:5 6.1 7.992(203) 399-901 (1510-3410) 97-218 0,24 (0,064) 11181(15158) 1371(9452) 16771(22737) 2056(14178) 464(346) 13417(18190) 2056(14178) 20125(27285) 3085(21267) 557(415) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 5:6 3.0 7.992(203) 399-901 (1510-3410) 92-208 0,23 (0,061) 4592(6225) 449(3099) 6888(9338) 674(4649) 182(136) 5510(7470) 674(4649) 8265(11205) 1012(6974) 219(163) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 5:6 5.6 7.992(203) 399-901 (1510-3410) 92-208 0,23 (0,061) 8570(11619) 839(5785) 12856(17429) 1259(8678) 339(253) 10284(13943) 1259(8678) 15427(20915) 1888(13017) 408(304) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 6:7 4.8 7.992(203) 399-901 (1510-3410) 69-157 0,17 (0,046) 9740(13205) 719(4958) 14610(19808) 1079(7437) 291(217) 11688(15846) 1079(7437) 17532(23769) 1618(11156) 350(261) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 7:8 4.1 7.992(203) 399-901 (1510-3410) 62-140 0,16 (0,041) 9383(12721) 614(4235) 14075(19082) 921(6353) 251(187) 11259(15265) 921(6353) 16890(22898) 1382(9530) 300(224) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 7:8 3.8 7.992(203) 399-901 (1510-3410) 62-140 0,16 (0,041) 10871(14738) 854(5888) 16306(22107) 1281(8832) 290(216) 13045(17686) 1281(8832) 19568(26529) 1921(13248) 347(259) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 7:8 4.2 7.992(203) 399-901 (1510-3410) 56-126 0,14 (0,037) 10714(14526) 629(4339) 16072(21789) 944(6509) 257(192) 12857(17431) 944(6509) 19286(26147) 1416(9764) 308(230) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8 203 7:8 4.2 7.992(203) 399-901 (1510-3410) 56-126 0,14 (0,037) 13393(18158) 944(6508) 20090(27237) 1416(9762) 322(240) 16072(21790) 1416(9762) 24108(32685) 2124(14643) 386(288) 9-7/8 - 12-1/4 65/8 REG. 65/8 REG.
8-1/2 216 5:6 5.6 8.504(216) 528-1057 (2000-4000) 104-208 0,2 (0,052) 10154(13766) 839(5785) 15231(20649) 1259(8678) 402(300) 12184(16519) 1259(8678) 18277(24779) 1888(13017) 483(360) 12-1/4 - 15-1/2 65/8 REG. 65/8 REG.
8-1/2 216 6:7 4.8 8.504(216) 449-1001 (1700-3790) 63-140 0,14 (0,037) 12229(16580) 719(4958) 18344(24870) 1079(7437) 326(243) 14675(19896) 1079(7437) 22013(29844) 1618(11156) 392(292) 12-1/4 - 15-1/2 65/8 REG. 65/8 REG.
8-1/2 216 6:7 4.8 8.504(216) 399-901 (1510-3410) 60-136 0,15 (0,04) 11383(15433) 719(4958) 17075(23150) 1079(7437) 295(220) 13660(18520) 1079(7437) 20491(27780) 1618(11156) 354(264) 12-1/4 - 15-1/2 65/8 REG. 65/8 REG.
8-1/2 216 7:8 4.2 8.504(216) 399-901 (1510-3410) 51-116 0,13 (0,034) 11709(15874) 629(4339) 17563(23811) 944(6509) 259(193) 14051(19049) 944(6509) 21076(28574) 1416(9764) 310(231) 12-1/4 - 15-1/2 65/8 REG. 65/8 REG.
9 228 5:6 4.2 8.976(228) 600-1199 (2270-4540) 77-154 0,13 (0,034) 11731(15904) 629(4339) 17596(23856) 944(6509) 343(256) 14077(19085) 944(6509) 21116(28628) 1416(9764) 413(308) 12-1/4 - 15-1/2 65/8 REG. 75/8 REG.
9 228 5:6 5.6 8.976(228) 600-1199 (2270-4540) 107-213 0,18 (0,047) 11265(15273) 839(5785) 16898(22910) 1259(8678) 457(341) 13519(18328) 1259(8678) 20278(27492) 1888(13017) 548(409) 12-1/4 - 15-1/2 65/8 REG. 75/8 REG.
9 228 6:7 4.8 8.976(228) 600-1199 (2270-4540) 79-159 0,13 (0,035) 12870(17449) 719(4958) 19306(26174) 1079(7437) 390(291) 15445(20939) 1079(7437) 23167(31409) 1618(11156) 468(349) 12-1/4 - 15-1/2 65/8 REG. 75/8 REG.
9 228 7:8 4.2 8.976(228) 600-1199 (2270-4540) 61-123 0,1 (0,027) 14782(20041) 629(4339) 22174(30062) 944(6509) 346(258) 17739(24049) 944(6509) 26608(36074) 1416(9764) 416(310) 12-1/4 - 15-1/2 65/8 REG. 75/8 REG.
9 228 7:8 4.2 8.976(228) 600-1199 (2270-4540) 70-141 0,12 (0,031) 12922(17519) 629(4339) 19383(26279) 944(6509) 347(259) 15507(21023) 944(6509) 23260(31535) 1416(9764) 416(310) 12-1/4 - 15-1/2 65/8 REG. 75/8 REG.
9-5/8 244 5:6 4.2 9.606(244) 600-1199 (2270-4540) 77-154 0,13 (0,034) 11731(15904) 629(4339) 17596(23856) 944(6509) 343(256) 14077(19085) 944(6509) 21116(28628) 1416(9764) 413(308) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 6:7 4.8 9.606(244) 600-1199 (2270-4540) 79-159 0,13 (0,035) 12870(17449) 719(4958) 19306(26174) 1079(7437) 390(291) 15445(20939) 1079(7437) 23167(31409) 1618(11156) 468(349) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 7:8 4.2 9.606(244) 600-1199 (2270-4540) 61-123 0,1 (0,027) 14782(20041) 629(4339) 22174(30062) 944(6509) 346(258) 17739(24049) 944(6509) 26608(36074) 1416(9764) 416(310) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 7:8 4.3 9.606(244) 600-1199 (2270-4540) 64-127 0,11 (0,028) 18060(24485) 966(6663) 27091(36728) 1450(9995) 437(326) 21672(29382) 1450(9995) 32508(44073) 2175(14993) 524(391) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 7:8 4.9 9.606(244) 600-1199 (2270-4540) 75-150 0,12 (0,033) 13809(18722) 734(5062) 20714(28083) 1101(7593) 394(294) 16571(22466) 1101(7593) 24856(33699) 1652(11390) 473(353) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 7:8 6.1 9.606(244) 600-1199 (2270-4540) 75-150 0,12 (0,033) 17373(23554) 914(6301) 26060(35331) 1371(9452) 496(370) 20848(28265) 1371(9452) 31273(42398) 2056(14178) 595(444) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
9-5/8 244 9:10 7.2 9.606(244) 600-1199 (2270-4540) 73-145 0,12 (0,032) 21033(28516) 1079(7438) 31550(42774) 1618(11157) 581(433) 25240(34219) 1618(11157) 37860(51329) 2427(16736) 697(520) 12-1/4 - 17-1/2 65/8 REG. 75/8 REG.
11-1/4 286 4:5 5.0 11.26(286) 600-1199 (2270-4540) 73-145 0,12 (0,032) 14742(19987) 749(5165) 22114(29981) 1124(7748) 406(303) 17691(23984) 1124(7748) 26536(35976) 1686(11622) 488(364) 14-3/4 - 26 75/8 REG. 75/8 REG.
11-1/4 286 7:8 5.8 11.26(286) 600-1199 (2270-4540) 59-118 0,1 (0,026) 20956(28411) 869(5991) 31434(42617) 1303(8987) 471(351) 25147(34093) 1303(8987) 37721(51140) 1955(13481) 565(421) 14-3/4 - 26 75/8 REG. 75/8 REG.
11-1/4 286 9:10 4.2 11.26(286) 600-1199 (2270-4540) 39-77 0,06 (0,017) 23203(31457) 629(4339) 34804(47186) 944(6509) 341(254) 27843(37748) 944(6509) 41764(56622) 1416(9764) 408(304) 14-3/4 - 26 75/8 REG. 75/8 REG.
11-1/4 286 13:14 4.0 11.26(286) 600-1199 (2270-4540) 27-54 0,05 (0,012) 31287(42417) 599(4132) 46931(63626) 899(6198) 322(240) 37544(50900) 899(6198) 56316(76350) 1348(9297) 386(288) 14-3/4 - 26 75/8 REG. 75/8 REG.
13-3/8 340 9:10 3.4 13.386(340) 399-901 (1510-3410) 14-31 0,03 (0,009) 34562(46857) 509(3512) 51843(70286) 764(5268) 204(152) 41474(56228) 764(5268) 62211(84342) 1146(7902) 245(183) Voor de Techniek van HDD Trenchless
13-3/8 340 14:15 2.9 13.386(340) 399-901 (1510-3410) 32-72 0,08 (0,021) 13255(17971) 435(2996) 19883(26957) 652(4494) 182(136) 15906(21565) 652(4494) 23860(32348) 978(6741) 219(163) Voor de Techniek van HDD Trenchless
13-3/8 340 14:15 3.5 13.386(340) 399-901 (1510-3410) 36-82 0,09 (0,024) 13445(18228) 524(3616) 20167(27342) 787(5424) 211(157) 16134(21874) 787(5424) 24201(32811) 1180(8136) 252(188) Voor de Techniek van HDD Trenchless



Fabrieksweergeven

Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 0Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 1Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 2Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 3Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 4Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 5Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 6Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 7Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 8Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 9Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 10Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 11Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 12Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 13Het hoge de Moddermotor van het Mangaanstaal HDD Richting Boren Trenchless 14

Markeringen:

BeCu van het legeringsstaal Downhole Moddermotor

De Motor van de de Krommingsmodder van de Trenchlessmoeilijke situatie

Downhole van de moeilijke situatiekromming Moddermotor
